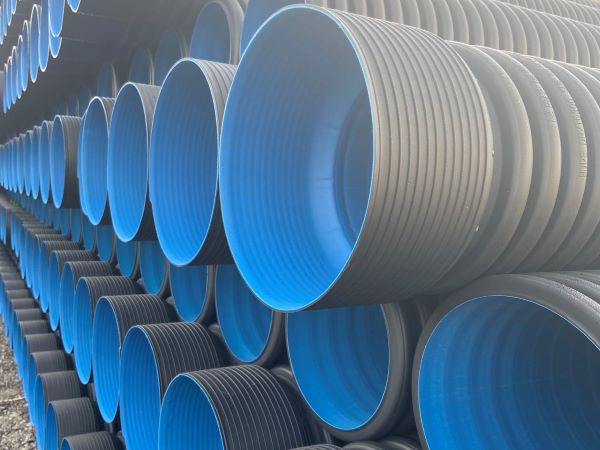

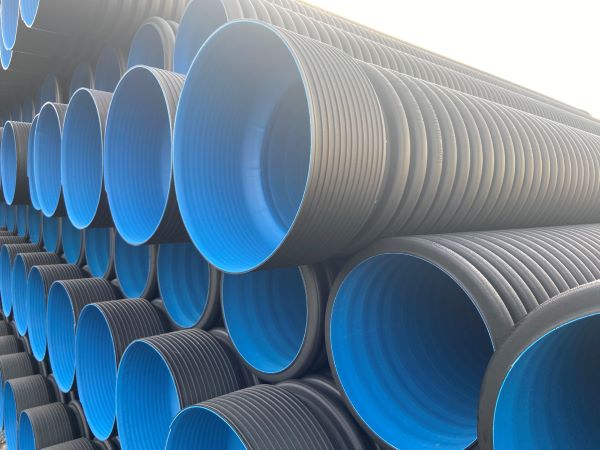

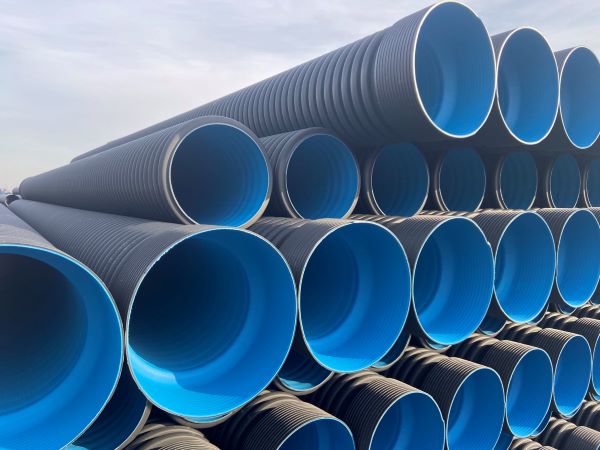

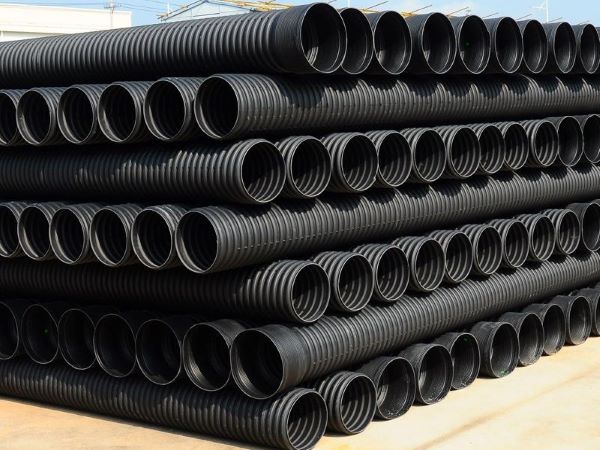

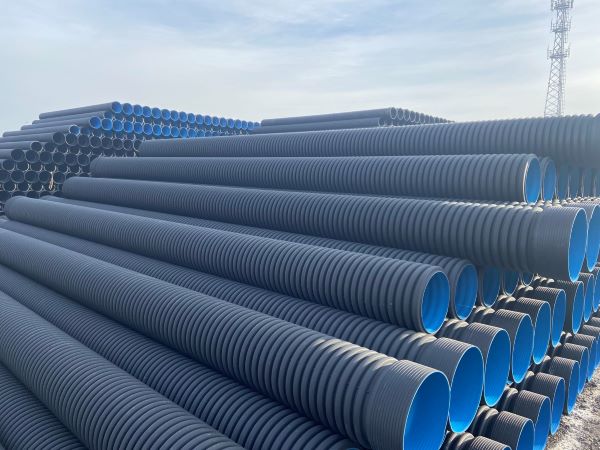

PE雙壁波紋管
PE雙壁波紋管是一種以聚丙烯為原材料，經過擠出和特殊的成型工藝加工而成，內壁光滑，外壁為封閉波紋型的一種新型輕質管材。
研發歷程
80年代初在德國首先研制成功。經過十多年的發展和完善，已經由單一的品種發展到完整的產品系列。目前在生產工藝和使用技術上已經十分成熟。由于其優異的性能和相對經濟的造價，在歐美等發達國家已經得到了極大的推廣和應用。在我國，PE雙壁波紋管的推廣和應用正處在上升勢態階段，該產品經國家化學建材檢測中心鑒定，各項技術指標均達到使用標準。
管材優點
PE雙壁波紋管具有重量輕、耐高壓、韌性好、施工快壽命長等特點，除了具有普通塑料管所具有的耐腐蝕性好，絕緣性高，內壁光滑，流動阻力小等特點以外，還因采用了特殊的中空環形結構，具有優異的環剛度和良好的強度與韌性，及重量輕，耐沖擊性強，不易破損等特點。目前在發達國家的諸多領域已經廣泛應用，尤其是在美國，加拿大，日本以及歐洲許多國家，雙壁波紋管廣泛應用于市政排水排污，農業灌溉，煤礦通風、化工、通信電纜護套等領域。實踐證明，在滿足工程應用的強度和剛度要求下，采用雙壁波紋管結構可節約原材料30%-50%，此外，對比混凝土管，鑄鐵管，有運輸安裝方便，降低施工人員勞動強度及降低工程的總投資等優勢， 雙壁波紋管已成為管道領域“以塑代鋼”的首選管材，它克服了混凝土管，鑄鐵管等安裝難度大、易銹蝕、水流阻力大、滋生細菌、壽命短的缺點。
生產線工藝流程
由于PE雙壁波紋管多是大口徑型規格，擠出成型用原料較多，所以一般廠家都采用雙螺桿擠出機（平行或錐形雙螺桿擠出機均可應用），PE雙壁波紋管成型過程主要經過管材成型，管材切斷和擴口等三個工藝流程，具體如下
管材成型工藝流程：
混合篩后粉料-向擠出機上料-擠出機加熱塑化-擠出機頭分流-壓縮成雙層薄壁管狀-在模塊與定徑套間由壓縮空氣吹漲-內外壁成型-冷卻水次序卻定型-連續牽引管材脫模
管材切斷工藝流程：
成型機勻速出管-切割機夾具卡緊并同行-切割刀盤旋轉并進刀-切割管材-刀盤復位-夾具松開復位-小車回位等待下一指令
產品型號：
1、S1型（環剛度≥4KN/㎡）2、S2型（環剛度≥8KN/㎡）管材設計選型時，一般來講，無或管材埋深在0.7－5米左右，選用S1型；有動荷載的情況或管材埋深過淺及過深的情況下，選用S2型。如有特殊情況，可能就需要相關專業的工程師溝通，以保證管材選型的安全可靠。
產品規格：
DN110mm，DN125，DN150，DN220，DN225mm，DN250，DN300mm，DN400mm,DN500mm，DN600mm，DN700mm，DN800，DN1000，DN1200等多種種規格產品.
產品技術特點
1、結構獨特，強度高，抗壓耐沖擊。
2、內壁平滑，摩阻，過流量大。

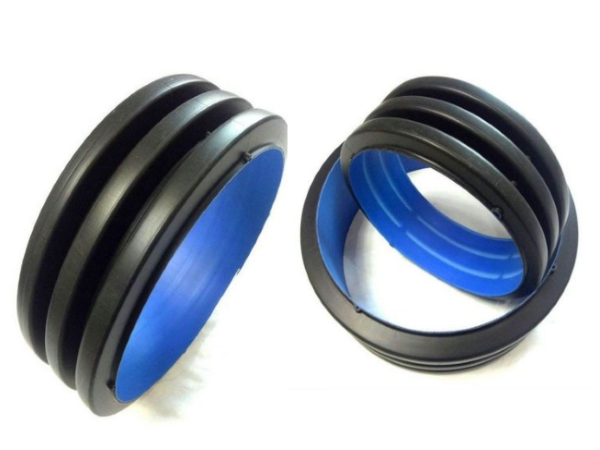

3、連接方便，接頭密封好，無滲漏。
4、重量輕、施工快捷，降低費用。
5、埋地使用壽命達五十年以上。
6、聚乙烯屬于碳氫聚合物，分子無極性，耐酸堿腐蝕。
7、原料為綠色環保材料，無毒，不腐蝕，不結垢，可回收再利用。
8、適用溫度范圍寬，-10℃的環境中管道不破裂，輸送介質的最高溫度為40℃。
9、綜合工程造價與混凝土基本相當，運營成本低。
10、土質良好的情況下無須基礎。
應用范圍
礦井、建筑物的排水、通風管道；
市政工程，住宅小區地下埋地排水、排污管道；
農田水利灌溉輸水，排澇；污水處理廠、垃圾處理場排水輸送管；
化工通風管及化工、礦山用于流體的輸送管；
管道檢查井的整體加工；高速公路預埋管道；
高壓電纜、郵電通信電纜保護套管等
技術指標
產品按GB/T19472.1-2004《埋地用聚乙烯（PE）結構壁管道系統》要求進行生產；PE雙壁波紋管主要有環剛度為SN4，SN8等級產品。產品顏色一般為黑色、也可由供需雙方商定；管材內徑由DN22?[1]??5-DN1200。管材長度一般為6M

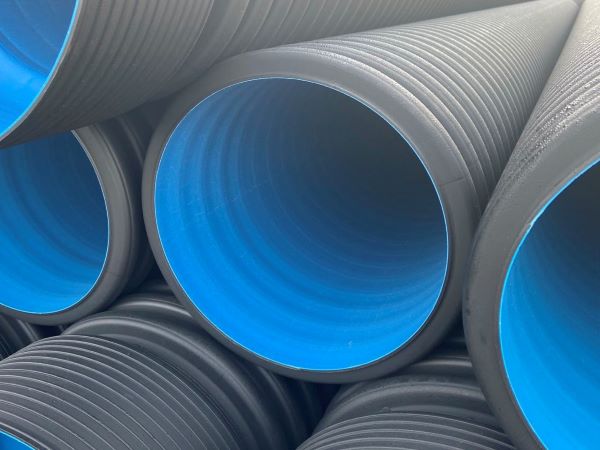

高密度聚乙烯(HDPE)雙壁波紋管，是一種具有環狀結構外壁和平滑內壁的新型管材，80年代初在德國首先研制成功。經過十多年的發展和完善，已經由單一的品種發展到完整的產品系列。在生產工藝和使用技術上已經十分成熟。由于其優異的性能和相對經濟的造價，在歐美等發達國家已經得到了極大的推廣和應用。在我國，HDPE雙壁波紋管的推廣和應用正處在上升勢態階段，各項技術指標均達到使用標準。雙壁波紋管內壁顏色通常有藍色和黑色，部分品牌內壁會使用黃色。
工藝特點
·數字化全線集中控制 ·雙機共擠，雙層分流
·全真空覆帶式送進
·隨機擴口一次成型HDPE雙壁波紋管產品規格
產品規格
DN110mm，DN125，DN150，DN220，DN225mm，DN250，DN300mm，DN400mm,DN500mm，DN600mm，DN700mm，DN800，DN1000，DN1200等多種規格產品
雙壁波紋管的優點
·結構合理外型美觀
·耐溫性能-40℃-60℃
·阻力小，流量大
·阻燃力強·使用壽命長
·衛生性能可靠
·綜合造價低·耐酸堿抗腐蝕
·強度高，抗震性能強
·節能降耗
·安裝運輸方便
特點
高密度聚乙烯(HDPE)具有優異的化學穩定性、耐老化及耐環境應力開裂的性能。由其為原材料生產出來的HDPE雙壁波紋管屬于柔性管。其要性能如下：
抗外壓能力強
外壁呈環形波紋狀結構，大大增強了管材的環剛度，從而增強了管道對土壤負荷的抵抗力，在這個性能方面，HDPE雙壁波紋管與其他管材相比較具有明顯的優勢。
工程造價低
在同等負荷的條件下，HDPE雙壁波紋管只需要較薄的管壁就可以滿足要求。因此，與同材質規格的實壁管相比，能節約一半左右的原材料，所以HDPE雙壁波紋管造價也較低。這是該管材的又一個很突出的特點。
施工方便
由于HDPE雙壁波紋管重量輕，搬運和連接都很方便，所以施工快捷、維護工作簡單。在工期緊和施工
條件差的情況況下，其優勢更加明顯。
摩阻系數小，流量大
采用HDPE為材料的HDPE雙壁波紋管比相同口徑的其他管材可通過更大的流量。換言之，相同的流量要求下，可采用口徑相對較小的HDPE雙壁波紋管。
耐低溫抗沖擊性能
HDPE雙壁波紋管的催化溫度是-70℃。一般低溫條件下(-30℃以上)施工時不必采取特殊保護措施，冬季施工方便，而且，HDPE雙壁波紋管有良好的抗沖擊性。
化學穩定性佳
由于HDPE分子沒有極性，所以化學穩定性極好。除少數的強氧化劑外，大多數化學介質對其不起破壞作用。一般使用環境的土壤、電力、酸堿因素都不會使該管道破壞，不滋生細菌，不結垢，其流通面積不會隨運行時間增加而減少。
使用壽命長
在不受陽光紫外線條件下，HDPE的雙壁波紋管的使用年限可達50年以上。
優異的耐磨性能
德國曾用試驗證明，HDPE的耐磨性甚至比鋼管還要高幾倍。
適當?shù)膿锨?
一定長度的HDPE雙壁波紋管軸向可略為撓曲，不受地面一定程度的不均勻沉降的影響，可以不用管件就直接鋪在略為不直的溝槽內等等。
工程方案
熟悉設計圖紙、資料，弄清主管和支管的管線布置、走向及工藝流程和施工安裝要求。
熟悉現場情況，了解設計管線沿途已有的平面及高程控制點分布情況。
根據管道平面和已有控制點，并結合實際地形，做好實測數據整理，繪制實測草圖。
進場后對建設單位交接的水準點和導線點進行復測，閉合差符合設計要求后，進行導線點、水準點的加密，每60米范圍內有一個水準點，加密點必須進行閉合平差,水準點的閉合差為20√L，確保加密點的準確，以滿足排水管高程、線型控的精度。
由于管道中線樁在施工中要被挖掉，因此在不受施工干擾、施測方便、易于保護的地方測設施工控制樁，測設中線方向控制樁，采用延長線或?qū)Ь€法，測設附屬構筑物位置控制樁，采用交會法或平行線法。
施工過程中的測量主要是槽底高程的確定，機械開挖后，采用跟機測量，隨挖隨測，杜絕超挖現象，確保槽底高程符合設計要求，管道安裝后，進行復測，發現問題及時處理，使管底高程控制在允許偏差范圍內。每天測量工作開始前，都要進行相鄰水準復核測量。
管道中心由中線控制樁來確定，通過控制樁在管道基礎上打出邊線，確定管道的鋪設位置。
井室高程根據設計要求進行控制，管道鋪設完畢后，要進行管頂及構筑物的竣工復核測量。
溝槽開挖及基礎處理：
熟悉圖紙，根據設計給定的水準點及坐標控制點進行測量、定位、放線，引臨時水準點及控制樁，經監理工程師復核認證批準后方可進行溝槽開挖。
工程采用挖掘機進行開挖，溝槽開挖要嚴格控制挖深及管道中心線，機械開挖留20cm的余量，由人工清槽至設計槽底高程位置，并將里程樁引至槽底。
嚴格控制溝槽開挖放坡系數，按設計的放坡系數挖夠?qū)挾?，開挖時應注意溝槽土質情況，必要時應請駐地監理和甲方及設計代表現場確定放坡系數，以防槽邊塌方。
溝槽開挖的土方直接裝車外運，外運地點由業主指定。
當溝槽開挖遇有地下水時，設置排水溝、集水坑，及時做好溝槽內地下水的排水降水工作，并采取先鋪卵石或碎石層（厚度不小于100mm）的地基加固措施；當無地下水時，基礎下素土夯實，壓實系數大于0.95；當遇有淤泥、雜填土等軟弱地基時，按管道處理要求采用級配戈壁土進行換填處理；換填厚度為30cm。
在溝槽開挖百米左右，土方外運人工清槽后，并經監理工程師檢驗合格，方可在溝槽內進行下道工序的施工。
排水
排水用HDPE雙壁波紋管材是以聚乙烯樹脂為主要原料，加入適量助劑，經擠出成型，適用于建筑物室外排水和市政排污用的新型管材。具有重量輕、排水阻力小、抗壓強度高、耐腐蝕、施工方便等優點，是取代鑄鐵管和水泥砼管的理想材料。
HDPE結構壁管比水泥承插管顯出更多經濟效益和社會效益
一、大大縮短工期和縮小施工難度
由于HDPE雙壁波紋管質量遠輕于水泥管材，非常容易承插，所以大大縮小了施工難度；并且HDPE雙壁波紋管最短為6米一根，而水泥管為2.5米一根， 大大縮短工期。
二、HDPE雙壁波紋管對溝底要求不高
由于水泥管材為鋼性管，為保證承插效果，溝底必須處理平整，最好打基礎層，并且要求施工人員有絕對的責任心。HDPE雙壁波紋管為柔性管，對溝底要求不高。
三、HDPE管對地面下沉或地殼變動不斷裂
HDPE管的伸長率為鋼管的20多倍，是PVC的六倍半，其斷裂伸長率卻非常高，延伸性很強。這就意味著當?shù)孛嫦鲁粱虬l(fā)性地震時地殼有變動的情況下，HDPE管能夠產生抗性變形而不斷裂。這一點遠優于鋼管，也優于有明顯脆性的PVC管。這一性能已被國內外的證明（日本阪神大地震未造成管斷裂； HDPE管在支南保山地震中未破壞都是證明）。
四、HDPE管的滲透率遠低于水泥管材，低于2%，對地下水不會造成二次污染
水泥管材無彈性，雖然配有膠圈，但密封效果差，特別是施工人員由于水泥管材重，不好施工，索性不管承插的效果，導致膠圈失去作用，從而使管材滲透率提高。
五、HDPE管使用壽命長，50年以上
PE管的安全使期為50年以上，這一點不僅已為國際標準和新國際所證明，而且已被先進國家證明。水泥管理論上使用壽命20年，但是其為硅酸鹽類，長期受到酸堿的腐蝕，壽命大大降低。全國各地均有水泥管材由于污水滲漏導致地面下沉，接口斷裂，幾年內就不得不更換的實例。
六、HDPE管內表面光滑，不帶正負電核，不結垢
水泥管材易結垢，結垢后，使管徑縮小，影響通流量。
七、HDPE質量輕，便于運輸與安裝，無損耗
水泥管材質量重，不便于運輸與安裝，并且在運輸與安裝時易損耗。
八、當管道通過流量、坡降及埋深相同時，HDPE可以比水泥管小一兩個型號
HDPE內表面粗糙系數為0.009，水泥管材內表面粗糙系數為0.014，按照世界公認的謝才定律，進行同流量計算，HDPE管材可以比水泥管材小兩個型號，而實際應用中，建議小一個型號即可。如設計為600口徑的水泥管材可以用500口徑的HDPE替換。
應用范圍
主要應用于工作壓力在0.6MPa以下的大型輸水，供水，排水，排污，排氣，地鐵通風，礦井通風，農田灌溉等。
1、市政工程：用作排水、排污管。
2、建筑工程：用作建筑物雨水管、地下排水管、排污管、通風管。
3、鐵路、公路通訊設備：用作通訊電纜、光纜的保護管。
4、工業：廣泛用于化工、醫院、環保等行業的排污水管。
5、農業園地工程：用于農田、果茶園、以及林帶排管。
6、道路工程：用作鐵路、高速公路的滲、排水管。
7、礦場：用作礦井通風、送風、排水管。
8、開孔的雙壁波紋管：可做鹽堿地高速公路的滲、排水管。
9、高爾夫球場、足球場工程：用作高爾夫球場、足球場的滲、排水管。
?
?
